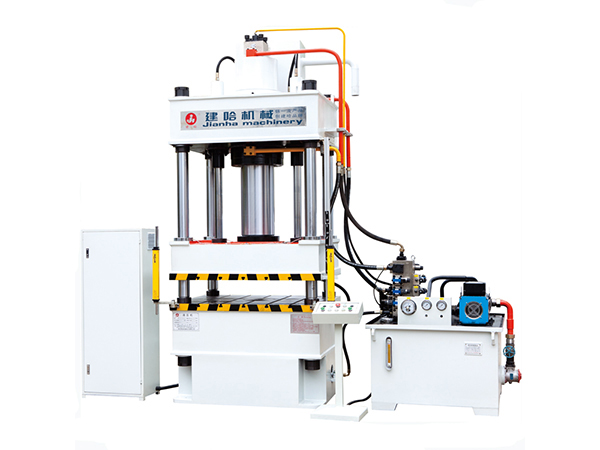

200T伺服液压机伺服系统的工作特点

200T伺服液压机在中小加工的企业都很适用，其液压伺服系统以其响应速度快、负载刚度大、控制功率大等优点在工业控制中得到了广泛的应用。电液伺服系统通过使用电液伺服阀，将小功率的电信号转换为大功率的动力，从而实现了一些重型机械设备的伺服控制。伺服系统是使系统的输出量，如位移、速度或力等，能自动地、快速而准确地跟随输入量的变化而变化，与此同时，输出功率被大幅度地放大。伺服系统的工作原理可由来说明。所示为一个对管道流量进行连续控制的电液伺服系统。

在大口径流体管中，阀板2的转角θ变化会产生节流作用而起到调节流量qT的作用。阀板转动由液压缸带动齿轮、齿条来实现。这个系统的输入量是电位器5的给定值x。对应给定值x，有的电压输给放大器7,放大器将电压信号转换为电流信号加到伺服阀的电磁线圈上，使阀芯相应地产生的开口量xv。200T伺服液压机阀开口xv使其油进入液压缸.上腔,推动向下移动。下腔的油液则经伺服阀流回油箱。液压缸的向下移动，使齿轮、齿条带动阀板产生偏转。同时, .活塞杆也带动电位器6的触点下移。200T伺服液压机当xp所对应的电压与x所对应的电压相等时，两电压之差为零。这时，放大器的输出电流亦为零，伺服阀关闭，液压缸带动的阀板停在相应的QT位置。.
