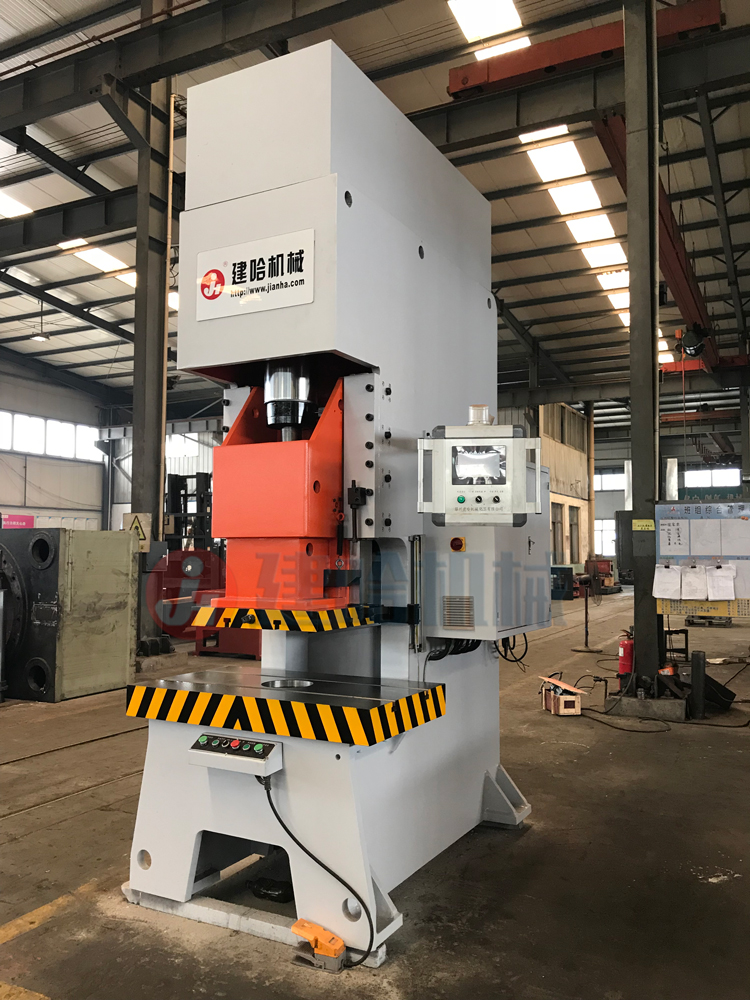

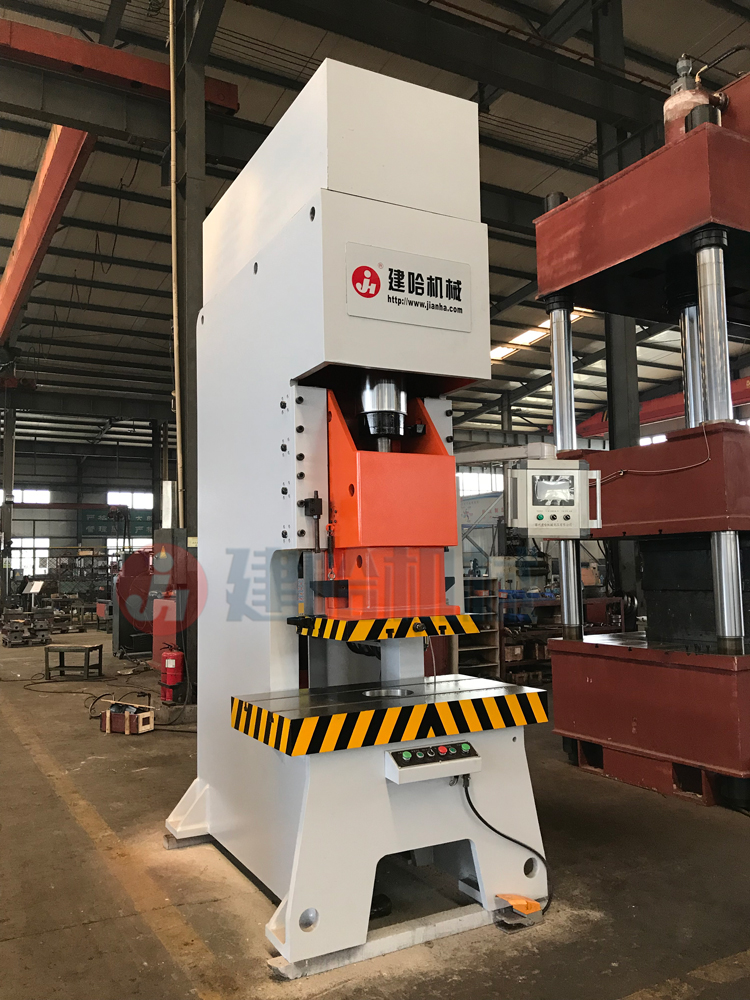

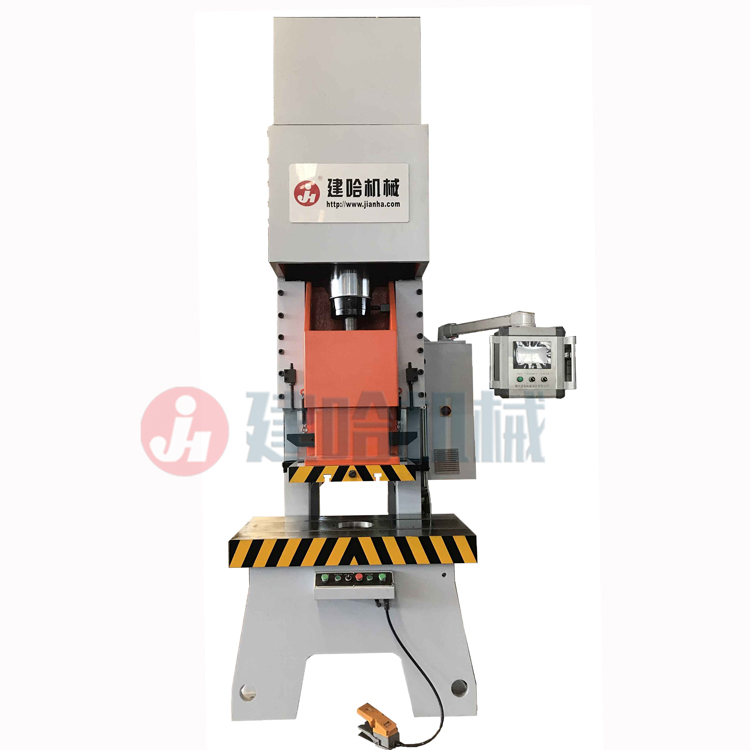

| 电液伺服驱动--开式固定台压力机 | |||||
| 项目名称 | 单位 | 技术参数 | |||
| 机器型号 | YJH21-100T | YJH21-160T | YJH21-200T | YJH21-250T | |
| 公称力 | KN | 1000 | 1600 | 2000 | 2500 |
| 滑块行程 | mm | 270 | 300 | 350 | 360 |
| 公称力行程 | mm | 270 | 300 | 350 | 360 |
| 滑块快下速度 | mm/s | 50-300 | 50-300 | 50-300 | 50-300 |
| 滑块返程速度 | mm/s | 50-300 | 50-300 | 50-300 | 50-300 |
| 滑块工作速度 | mm/s | 3-17 | 3-14 | 3-14.5 | 3-14.5 |
| 微动校模模式 | mm/s | 1(最低) (lowest) | 1(最低)(lowest) | 1 (最低) (lowest) | 1 1最低) (lowest) |
| 滑块位移控制精度 | mm | 0.1 | 0.1 | 0.1 | 0.1 |
| 滑块下平面至工作台最大距离 | mm | 520 | 600 | 700 | 750 |
| 滑块中心至机身距离 | mm | 350 | 390 | 430 | 460 |
| 工作台尺寸(左右X前后) | mm | 1070X 680 | 1250X760 | 1400*840 | 1500*900 |
| 滑块底面尺寸(左右X前后) | mm | 630X 520 | 700X580 | 850*650 | 930*700 |
| 工作台板厚度 | mm | 130 | 145 | 160 | 190 |
| 工作台落料孔直径( 大小可定制) | mm | 200 | 260 | 260 | 260 |
| 模柄孔尺寸(直径x深度) | mm | 60*80 | 65*85 | 65*90 | 70*100 |
| 立柱间距离 | mm | 510 | 650 | 790 | 860 |
| 液压垫(可定做)(公称力x行程) | KN×mm | 170x100 | 170x100 | 170x100 | 170x100 |
| 伺服电机额定功率 | KW | 14 | 18.2 | 20.4 | 28.3 |
| 机器重量 | Kg | 8000（约)(about） | 12000（约)(about) | ) 16000（约)(about) | 22000（约)（about) |
| 使用压力、行程、速度、下止点调整方式 | 数字输入设定 | 数字输入设定 | 数字输入设定 | 数字输入设定 | |
| 安全保护装置 |
1、液压系统最大额定压力保护，任何时候都不会超出压力机的最大额定压力。 2.光幕安全防护:无论是滑块下行到什么位置，光幕检到异物时，滑块品可立即停 止或返回上止点(可选) |
||||
